Л. И. Иванова-Веэн Русские деревянные мосты
OCR и подготовка текста к HTML-публикации на сайте Halgar Fenrirsson по
Л. И. Иванова-Веэн. Русские деревянные мосты // Памятники науки и техники. 1982-1983. М., 1984, с. 53-73.
Деление на страницы сохранено. Номера страниц проставлены внизу страницы (как и в сборнике). Разрядка заменена подчеркиванием.
История деревянного мостостроения в нашей стране до сих пор не являлась предметом специального изучения. Этой теме посвящены лишь самые краткие упоминания и простые перечисления памятников в общих работах и популярных очерках, посвященных истории мостостроения в целом и русскому деревянному зодчеству. В настоящей статье сделана попытка систематизировать русские деревянные мосты исторически сложившихся и ныне существующих типов.
Краткая история. Искусство наведения мостов высоко развито с древнейших времен. Основным строительным материалом была сосна благодаря прямизне и ровности ствола, хорошим механическим свойствам древесины и устойчивости к загниванию, а также широкому распространению. Древние мосты, как и другие сооружения, рубили и обрабатывали при помощи топора: вырубали пазы и гнезда при связке брусьев; даже изготовление теса производилось раскалыванием клиньями бревен вдоль на несколько частей. Поэтому летописцы, говоря о постройках деревянных зданий или сооружений, употребляли вместо слова «построить» слово «срубить»: рубили избы, хоромы, мосты и т. д.
Первые упоминания о мостах в русских летописях относятся к концу X в. Совершенствование строительного искусства вызвало появление особого рода специалистов — строителей мостов и переправ, называвшихся «мостниками» [1, с. 66]. Первые мосты представляли собой переброшенные с берега на берег деревья, на больших реках устраивались плоты-паромы. Несколько связанных между собой плотов, поверх которых укладывался бревенчатый настил, образовывали «живой», наплавной мост. Они были распространены на больших реках.
В 1115 г. при Владимире Мономахе в Киеве был построен наплавной мост через Днепр [2, с. 282]. Так как плавучие мосты быстро наводились и легко разбирались, то они играли большую роль в военных действиях. Известны два таких моста через Волгу, упоминаемые в сообщениях об осаде Твери при Дмитрии Донском, еще один мост для переправы через Дон во время битвы с татарами в 1380 г. [3, с. 87; 4, с. 176]. «Живыми» были первые мосты Москвы: Москворецкий, Крымский
- 53 -
и др. Надо отметить, что наплавные мосты широко применялись в России вплоть до конца XIX в. Главной тому причиной были значительная ширина и глубина рек, а также сильный ледоход; при таких условиях наплавные мосты без постоянных опор представлялись наиболее уместными, простыми и дешевыми по стоимости сооружениями [5, с. 3].
Наплавные мосты могли быть и разводными; для пропуска судов одну часть моста (плот) отводили в сторону. О плавучем разводном Москворецком мосте, существовавшем уже в 1498 г., дает представление гравюра Пикара XVII в. (рис. I) и образное описание Павла Алеппского: «На реке Москве несколько мостов, большая часть которых утверждена на деревянных сваях. Мост близ Кремля, насупротив ворот второй городской стены, возбуждает большое удивление: он ровный, сделан из больших деревянных брусьев, пригнанных один к другому и связанных толстыми веревками из липовой коры, концы коих прикреплены к башням и к противоположному берегу реки. Когда вода прибывает, мост поднимается, потому что он держится не на столбах, а состоит из досок, лежащих на воде, а когда вода убывает, опускается и мост. Когда подъезжает судно с припасами для дворца из областей Казанской и Астраханской... из Коломны... к мостам, утвержденным (на сваях), то снижают его мачту и проводят судно под одним из пролетов; когда же подходят к упомянутому мосту, то одну из связанных частей его освобождают от веревок и отводят ее с пути судна, а когда оной пройдет к стороне Кремля, то снова приводят ту часть (моста) на ее место. Здесь всегда стоит множество судов, которые привозят в Москву всякого рода припасы... На этом мосту есть лавки, где происходит бойкая торговля; на нем большое движение; мы постоянно ходим туда на прогулку ...по нему беспрерывно движутся взад и вперед войска. Все городские служанки, слуги и простолюдины приходят к этому мосту мыть платье в реке, потому что вода здесь стоит высоко, в уровень с мостом» [6, с. 2]. Москворецкий «живой» мост находился напротив Водяных ворот стены Китай-города; во второй половине XVIII в. его заменили деревянным мостом на сваях.

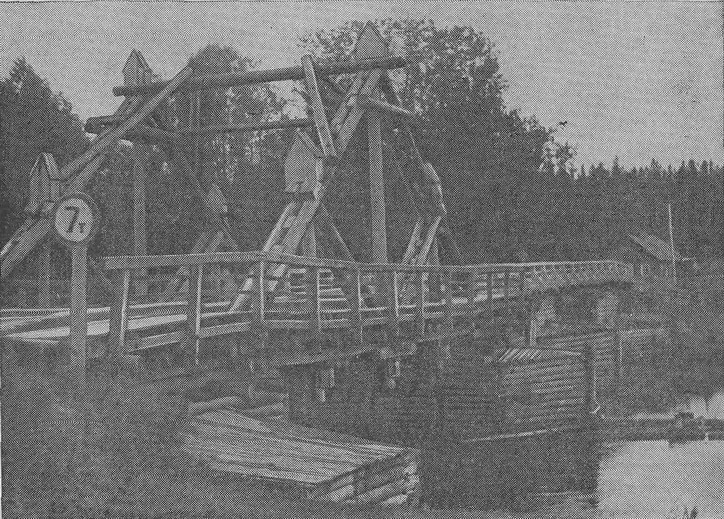

В крепостных сооружениях применялись подъемные мосты. Первые летописные указания об их устройстве относятся к 1229 г.: «...и возводной мост и жеравец вожьгоша...» [2, с. 755], — сообщает Ипатьевская летопись. Пролет, примыкающий к городской стене, делался подъемным и назывался возводным мостом. Механизм, приводящий полотно моста в движение, состоял из коромысла, вращающегося между столбами (жеравцами), и цепей. В XVI в. мосты Кремля — Константино-Еленинский, Спасский, Никольский — были связаны со шлюзовой системой, регулирующей заполнение рва водой из реки Неглинной, и имели принятую для крепостей деревянную подъемную конструкцию. В XVII в. Троицкий мост имел подъемную часть [7, с. 11-12].
- 54 -
1. Москворецкий «живой» — наплавной мост. Гравюра Пикара XVII в.
(Фототека ГНИМА им. Щусева)
- 55 -
Описанные выше разновидности мостов по своему устройству относятся к подвижным мостам.
Принципиально отличным типом были мосты постоянные. В зависимости от количества опор, на которые опирались пролетные строения, они различались на однопролетные или многопролетные. К древнему типу однопролетных мостов принадлежат мосты на «греблях», первое упоминание о них относится к 977 г.: во Вручии «мост через греблю» [2, с. 62]. Гребли устраивались в широких поймах рек и представляли собой подобие грунтовой дороги. В средней части оставлялась прорезь для устройства однопролетного моста, устоями которых служили опоры-срубы с засыпкой землей и камнем [5, с. 4; 8„ с. 130]. Вероятно, гребли могли также состоять из сплошных бревенчатых срубов с прорезью в средней части. В конце XIX в. Л. Ф. Николаи, анализируя чертежи деревянных мостов, обмеренных на Архангельском тракте в 1795 г., пришел к выводу: «Подобный способ пересечения широких пойм рек применяется и поныне...» [5, с. 4]. Близкую конструкцию имели мосты конца XIX — начала XX в. в г. Енисейске (рис. 2) и на р. Сие в Архангельской области (рис. 3). Последовательно выступающие бревна береговых устоев образовывали почти арочную конструкцию. Для того чтобы мост не всплывал во время паводков, по краям настила были уложены булыжники.
В том случае когда в срубе оставлялось несколько отверстий на всю высоту забора, получался многопролетный мост с опорами в виде клеток или городней.1 Для обеспечения необходимой степени неподвижности и невсплываемости срубы-городни, как правило, заваливали камнями. Поверх городней в продольном направлении укладывались прогоны из бревен, в свою очередь, на них в поперечном направлении укладывался сплошной накат из бревен — настил проезжей части. От плотников требовалось создать прочную опору для проезжей части, которая в то же время могла бы выдержать бурный поток воды в весеннее половодье. Эти задачи усложнялись тем, что мосты достигали значительных размеров.
Мастерством «древоделей» славились новгородцы. Знаменитый Великий мост через р. Волхов имел опоры в виде городней и был устроен через реку наискось (ширина Волхова близ Новгорода около 250 м). Под 1133 г. в Новгородской Первой летописи сообщается: «В том же лете обновиша мост чрес Волхово, рушивше» [9, с. 207]. Начиная с этой даты летописи систематически сообщают о повреждении городней моста наводнением, бурей, ледоходом. Существует миниатюра Никоновской лицевой летописи XVI в., на которой изображен Великий мост, где происходит казнь стригольников в 1375 г.
Мосты, помимо своего основного назначения — переправы через какое-либо препятствие, использовались как рынки-ули-
1 Впоследствии такие опоры стали называть ряжами или быками.
- 56 -

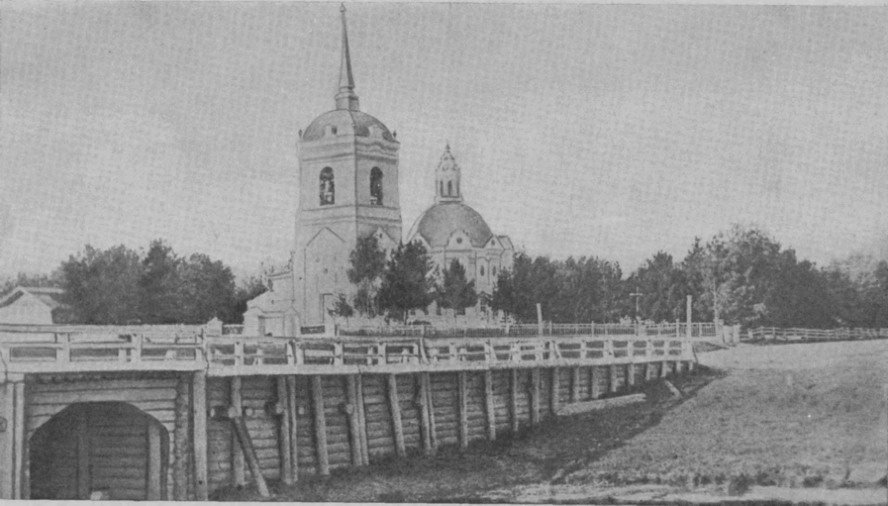

2. Однопролетный мост в г. Енисейске к. XIX в. (со старой фотографии)
- 57 -

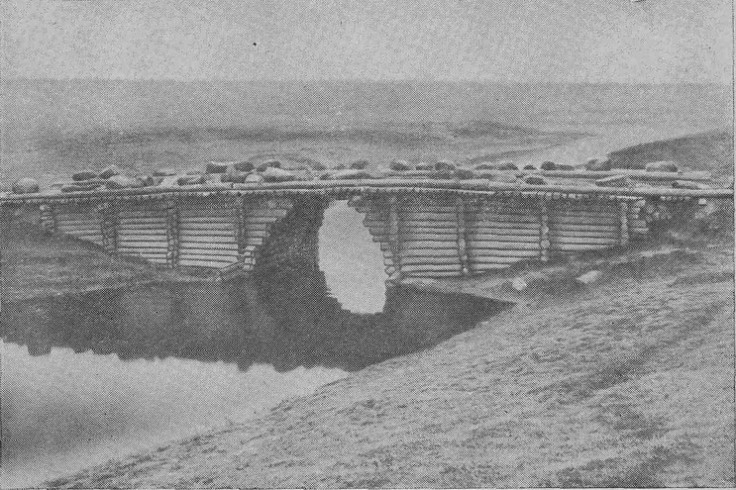

3. Консольно-балочный мост с арочным пролетом на р. Сие Архангельской обл. (снимок 1920 г., Фототека ГНИМА им. Щусева)
цы. На Москворецком мосту, о котором говорилось выше, стояли лавки. Воскресенский мост на р. Неглинке представлял собой кирпичное многопролетное сооружение, покрытое деревянной мостовой, и был застроен по обеим сторонам двумя рядами рубленых деревянных торговых лавок. Он располагался у Воскресенских ворот Китай-города и давал выход из города на Красную площадь близ нынешнего Исторического музея.
Каменно-деревянные мосты были логичны в системе оборонительных сооружений Кремля. Чтобы воспрепятствовать врагам перейти мост, достаточно было разобрать или даже сжечь деревянный настил моста. Затем он легко восстанавливался.
Изменения в экономике страны, вызванные преобразованиями Петра I, оказали положительное влияние на развитие мостостроения. Строительство столицы в устье Невы потребовало устройства большого количества переправ в сравнительно короткое время. Первый мост нового города, построенный в 1705 г., был наплавным. Вместо плотов там были применены барки-плашкоуты [10, с. 8]. Такие мосты наводились в Петербурге на протяжении всего XVIII и XIX вв., наиболее примечательным из них был Исаакиевский. Одновременно с наплавными через каналы строили постоянные мосты на свайных опорах. Интересно отметить тот факт, что в это время деревянные мосты часто строили по «образцам», т. е. типовым стандарт-
- 58 -
ным чертежам. К 1748 г. в Петербурге насчитывалось около 40 деревянных мостов, примерно половина из которых имела разводные подъемные пролеты. На р. Фонтанке по проекту В. В. Растрелли был построен акведук, который с помощью специальной машины снабжал водой фонтаны Летнего сада [10, с. 15-18].
Выдающимся достижением русской технической мысли XVIII в. был проект И. П. Кулибина. Предлагалось перекрыть Неву огромной деревянной аркой с пролетом 294 м [10, с. 27-28].
Наиболее ответственным и сложным инженерно-техническим сооружением среди мостов являются мосты-плотины, которые функционально связаны с целой системой гидротехнических сооружений. С конца XVII в. началось строительство водных путей, имевших государственное значение, таких, как Вышне-Волоцкая, Тихвинская, Мариинская системы. Все гидротехнические сооружения этих систем были деревянными. В Вытегорском краеведческом музее сохранились виды плотин и мостов Мариинской системы. Плотина Св. Павла (одновременно она выполняла роль моста), располагавшаяся на р. Вытегре у с. Девятины, имела ряжевой ступенчатый слив, разница высот отметок бьефа2 составляла 8,5 м. Значительный интерес представлял Аннинский поворотный мост на р. Ковжа, он существовал с 1810 по 1896 г. Средняя опора моста имела поворотный механизм, который мог разворачиваться вместе с пролетами моста на 90°, давая возможность встречным судам свободного прохода с двух сторон. В г. Вытегра на соединительном канале до 1961 г. существовал подъемный мост. Он был устроен на свайных опорах. Средняя часть моста имела две разные по величине подъемные части пролета. С введением Волго-Балтийского водного пути была проведена реконструкция Мариинской системы с заменой деревянных гидротехнических сооружений на бетонные.
Широкое строительство шоссейных, а затем и железных дорог в XIX в. обусловило подъем мостостроения. Появилось большое разнообразие конструктивных систем пролетных строений: подкосные, арочные, фермы и т. д. Вопросы инженерного строительства в России этого периода выходят за рамки данной статьи и заслуживают специального рассмотрения. С введением новых строительных материалов (чугуна, бетона, стали и т. д.) происходит постепенное вытеснение деревянных мостов, а затем в центральной части СССР почти полное их исчезновение.
Современное деревянное мостостроение. На Севере СССР деревянное мостостроение получило наиболее яркое и многогранное развитие. Устойчивость северного быта способствовала передаче из поколения в поколение строительных навыков на-
2 Бьеф — участок реки между двумя соседними плотинами на реке.
- 59 -
родных зодчих, поэтому до настоящего времени здесь сохранились образцы деревянных мостов различных типов. Каковы же разновидности сохранившихся и строящихся в настоящее время мостов, каковы их технические и конструктивные особенности?
Деревянные мосты испытывают большие физические и атмосферные воздействия, поэтому чаще других сооружений подвергаются переборке или замене отдельных частей, но при этом первоначальные формы и конструктивная основа остаются прежними, сложившимися от режима реки и условий эксплуатации. Благодаря этим особенностям мосты в отличие от других сооружений сохраняют свои первоначальные формы, которые восходят к далеким временам.
Наиболее простым способом связи между берегами являются паромные переправы. Они применяются при небольшой интенсивности движения. Плотовой, или понтонный, паром передвигается вручную по канату, перекинутому с берега на берег по дну реки или над водой. Например, в Архангельской области на реках Онеге и Моше сохранились древние паромные переправы, которые используются в настоящее время. В тех случаях, когда устройство моста на постоянных опорах дорого и не может быть оправдано грузооборотом, применяют наплавные мосты. При высоком горизонте воды все плоты такого моста находятся на плаву, при пониженном горизонте часть плотов близ берега опирается на дно реки. С наступлением зимы эти плотовые мосты приходится разбирать и убирать в затоны, защищенные от половодья и ледохода. В этом случае сообщение между берегами на зимний период происходит по льду. В Каргополе через р. Онегу переброшен плашкоутный мост. В более отдаленных районах сохранились плотовые наплавные мосты — в с. Коровино на р. Кене и пос. Усть-Поча в Плесецком районе Архангельской области.
Неширокие препятствия, такие, как овраги и речки, перекрываются сплошными мостами. Они состоят из сквозных рядов бревенчатых срубов (ряжевой сруб), связанных в поперечном направлении такими же рядами бревен, образовывая монолитную конструкцию. Такая конструкция, например, сохранилась в Архангельской области на Кенозере в д. Тарасово. Старинный мост в с. Пурнема в Архангельской области (рис. 4, б) устроен через глубокий овраг (8 м); его настил лежит на сплошном ряжевом срубе, заполняющем ров до самого дна. Такой способ рубки «в реж»3 предохраняет мост от загнивания и позволяет свободно пропускать весенние воды. В средней части оставлено отверстие для свободного пропуска воды. Мост уже пришел в негодность, его края осели, так как берег склона песчаный. В 1969 г. рядом со старым мостом построили новый, близкий
3 Надо отличать понятие ряжевого сруба или ряжевой опоры от рубки «в реж». Ряж — это принятое название конструкции опоры моста. «Реж» — это способ укладки бревен с пропусками.
- 60 -
по конструкции, но ряжевой сруб не доведен до конца рва (рис. 4, а). Новый деревянный мост также представляет значительный интерес.
Наиболее распространенным типом моста для небольших рек являются однопролетные балочные мосты, такие, как в Усть-Цильме Коми АССР. Для увеличения пролета между опорами используют консольно-балочную конструкцию — последовательно выступающие бревна береговых устоев. Такой мост в с. Гридино Карельской АССР (рис. 5) построен через бурную, каменистую речку, его устои завалены валунами.
На более широких реках устраиваются многопролетные мосты, это достигается введением промежуточных опор: свайных, ряжевых. При скальном или илистом грунте устраивают ряжевые опоры, имеющие различную форму срубов: трех-, четырех-, пятигранную и более сложную.
Простыми и более древними опорами являются прямоугольные срубы. В Коми АССР в д. Верховская (Усть-Цильмский р-он) через ручей Домашний устроен мост (рис. 6), настил которого, не имея ограждения, лежит на четырех прямоугольных клетях-быках. Бревна срубов обработаны топором, уложены «в реж» и имеют большие выпуски.
В Архангельской области, в д. Ступино (Няндомский р-он), в 1967 г. был обмерен мост, промежуточные устои которого имеют треугольную форму (рис. 7), причем сруб быков поставлен углом навстречу течению реки.
На реках с ледоходом устраивают ряжи пятигранной формы. К прямоугольному срубу быка прирубается треугольный придаток, выполняющий роль ледореза. Деревянные мосты с такой формой срубов имеют самое широкое распространение и могут достигать значительных размеров. В с. Шуерецкое Карельской АССР (рис. 8) мост имеет одиннадцать быков, а длина его 150 м. В с. Рягово (Каргополье) при длине моста более 100 м высота ряжа достигает 8 м (рис. 9). (В наши дни рядом сооружен новый бетонный мост.)
Как правило, ряжевые мосты имеют первоначальное основание срубов, так как дерево в воде сохраняется веками. При замене или переборке верха опор их формы повторяются. Много подобных мостов имеются в Архангельской области на направлении Кречетово—Каргополь—Ошевенск на речках Ухта, Тихманьга, Лекшма, Чурьега. При одинаковых конструктивных решениях каждый из них имеет свой неповторимый архитектурно-художественный образ (рис. 10).
Севернее Ошевенска, в том месте, где р. Чурьега впадает в р. Кену, в XV в. был основан Кенорецкий монастырь, который достиг своего расцвета в конце XVII — начале XVIII в. К этому времени относятся большие земельные приобретения по обеим сторонам р. Кены. В 1764 г. монастырь был упразднен, в 1800 г. пожар уничтожил его строения. Единственными свидетелями того времени являются два ряжевых моста: в д. Ле-
- 61 -

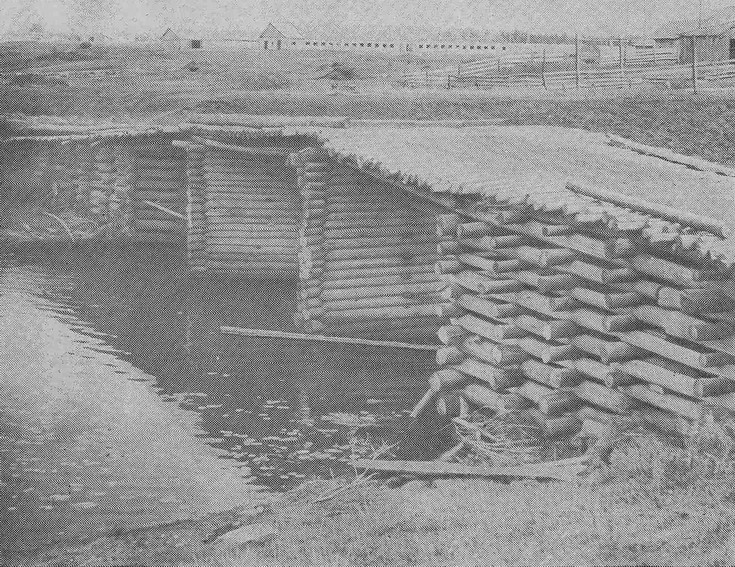

4. Мосты в с. Пурнема Архангельской обл.

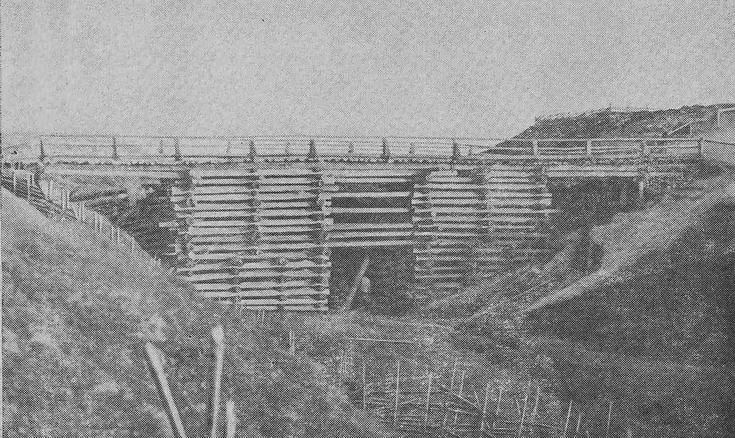

а — новый мост (1969 г.), сплошная конструкция моста не доведена до склона оврага;

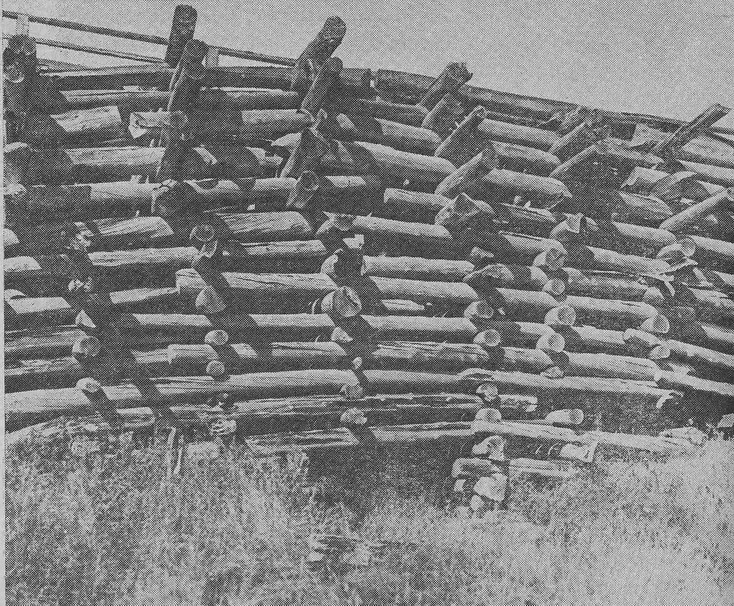

б — старинный мост (1927 г.) имеет сплошную бревенчатую конструкцию с укладкой бревен «в реж»
- 62 -

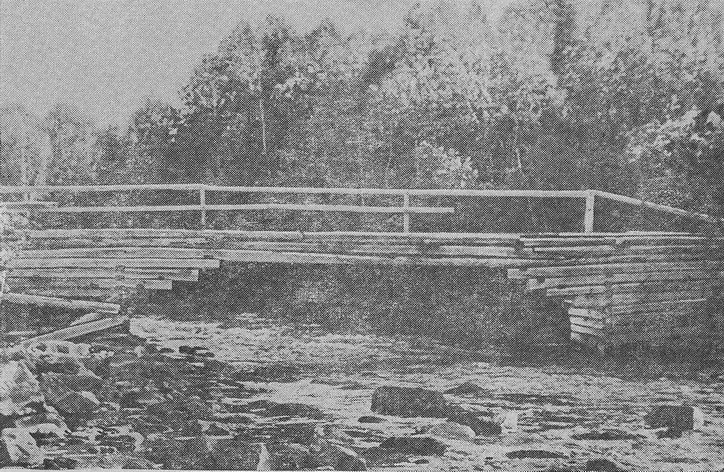

5. Консольно-балочный однопролетный мост из бруса в с. Гридино Карельской АССР

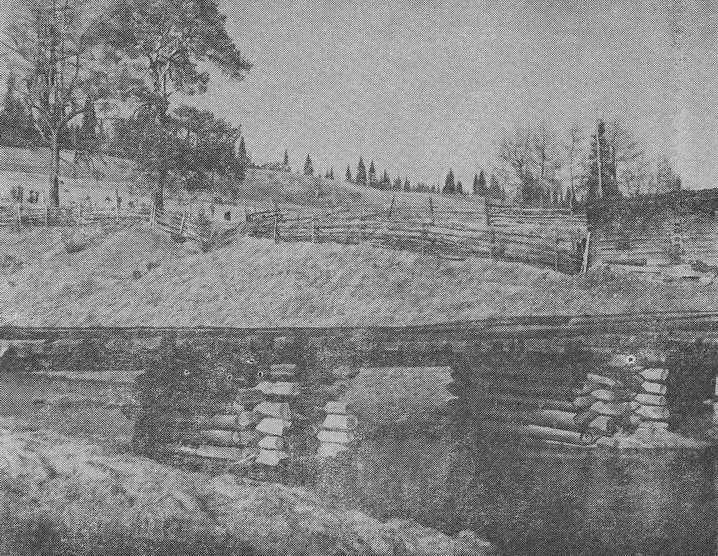

6. Мост древней конструкции с опорами из прямоугольных срубов в д. Верховская Коми АССР (Фото Шургина И. Н.)
- 63 -

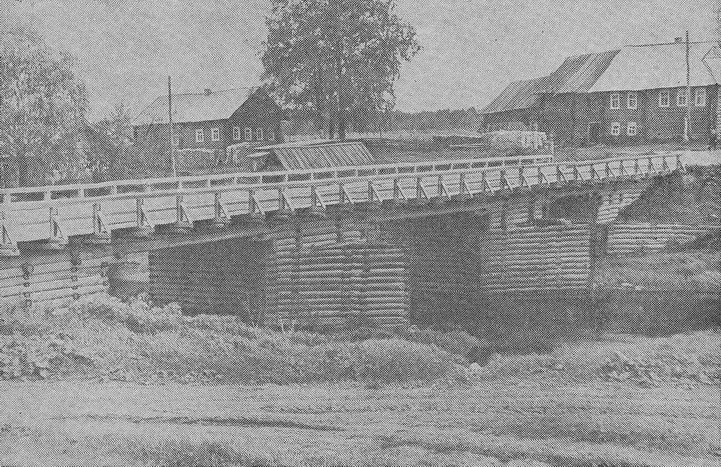

7. Мост с двумя треугольными в плане срубами в с. Ступино Арх. обл.
шино (ныне д. Кенорецкая) (рис. 11) и тремя километрами ниже по течению реки, в д. Пелюгино.
По древнерусской традиции при въезде на Пелюгинский мост на возвышенном нравом берегу стояла часовня на подклете, с шатровой звонницей над входом, окруженная галереей [11] (сейчас перевезена в Архангельский музей деревянного зодчества «Малые Карелы»).
Еще в 1946 г. экспедиция Института истории и теории архитектуры Академии архитектуры СССР обследовала Каргополье. Одним из важнейших результатов ее работы явились обмеры Кенских мостов, выполненные А. В. Ополовниковым. В 1982 г. автором статьи проводилось повторное обследование и обмеры, которые показали, что, несмотря на почти полную замену строительного материала, формы и конструкции мостов не изменились. Отточенные веками, эти формы оказались очень устойчивы.
Конструктивная основа кенских мостов одинакова. Пятипролетный мост у д. Лешино имеет длину 114 м, четырехпролетный мост у д. Пелюгино имеет длину 84 м. Конструкция их уникальна, каждый средний ряж состоит из прямоугольного в плане сруба с выступающими в нижней его части треугольным и
- 64 -
трапециевидным в плане прирубами; так что все очертания плана напоминают форму лодки. Дно здесь каменистое, течение реки очень быстрое, поэтому сруб ряжа завален валунами. Для уничтожения возникающего распора и для равномерного заполнения валунами быка в поперечном и продольном направлениях на разных уровнях срубы имеют перевязку венцов, образующих систему внутренних трехгранных «карманов». Верхняя четырехгранная основа быка образует на выпусках бревен повалы, что дает возможность увеличить пролеты до 15 м.
В отличие от гражданских сооружений в мостах нет оболочки — стен, перекрытий, скрывающих несущую конструкцию. Поэтому конструктивная система мостов остается открытой и составляет основу архитектурной композиции. Мосты редко подвергаются художественной обработке, их архитектурная выразительность достигается смелостью конструктивных решений, своеобразием пространственной композиции и различными приемами обработки дерева. Интереснейшим инженерно-архитектурным сооружением является мост через р. Кема в Вытегорском районе Вологодской области. Его отличительная особенность — бревенчатая треугольная ферма — значительно обогащает объемную композицию: она устроена «в распор» в более глубокой части реки, что позволяет увеличить длину пролета (рис. 12). Другой пример — мост в с. Умба Мурманской области. Его яркая художественная выразительность достигается бревенчатыми подкосами пролетов и Х-образным обрамлением поручней моста (рис. 13).
Любой деревянный мост, имея свой особый художественный образ, является также частью окружающей среды: ландшафта или жилой застройки. В Ошевенском комплексе деревень, расположенных вдоль рек Чурьега и Халуй, деревянные мосты являются важным элементом планировочной структуры и вместе с уникальными культовыми, жилыми и хозяйственными постройками образуют гармоничное целое.
Своеобразным «заповедником» деревянных мостов можно считать г. Беломорск (бывшее с. Сорока). Старая часть города построена из дерева и не имеет уникальных памятников архитектуры, но сама природа сделала его необычайно живописным. При впадении в Белое море река Выг преодолевает множество порогов и, разливаясь на несколько километров, образует около сорока островов, на которых когда-то расположилось село Сорока. В этих природных условиях мосты стали необходимым элементом внутригородской коммуникации. На относительно небольшой старой территории города их насчитывается около двадцати (рис. 14). К сожалению, несколько мостов утрачено, самый длинный среди них (более 300 м) был заменен на бетонный. Но все существующие мосты, слившись с пространством реки, и застройки вместе с порогами создали неповторимый образ этого города.
Представление о деревянном мостостроении в настоящее
- 65 -
8. Самый длинный из сохранившихся деревянных мостов (150 м) в с. Шуерецкое Карельской АССР
время было бы неполным, если не отметить некоторые сохранившиеся типы чисто «инженерных» мостов, среди которых самое широкое применение имеют балочные мосты со свайными опорами различных сочетаний с рамными и подкосными системами. Многопролетный балочный мост на р. Тартас в Новосибирской области (50-е годы XX в.) имеет двух- и четырехрядную систему свайных опор (рис. 15). В поперечном направлении стойки рамы опор имеют диагональные схватки, и вся конструкция опор крепится при помощи стальных болтов и штырей. На опоры уложены прогоны, в свою очередь на них — настил проезжей части. Длина моста 66 м. Перед средними опорами устроены ледорезы длиной 11 м.
Важным компонентом моста со свайными и рамными
- 66 -

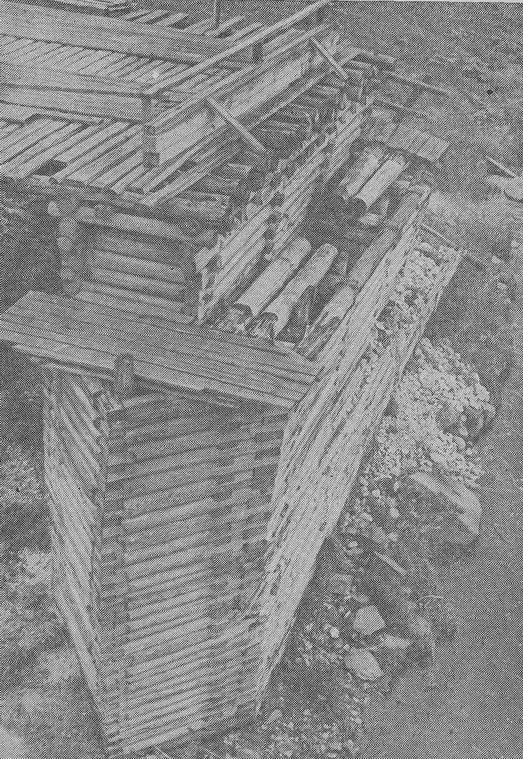

9. Ряжевой бык моста в с. Рягово достигает высоты 8 м. (Арх. обл.)
опорами являются деревянные ледорезы. Чтобы оградить опоры и пролетные строения от сотрясений при ударе льдин, ледорезы не связывают с опорами моста. Узкие опоры защищаются плоскими ледорезами, имеющими один или два ряда свай. При широких опорах применяют шатровые ледорезы, состоящие из нескольких рядов свай. Льдины, подходящие к ледорезу, под влиянием сил инерции и давления воды поднимаются по нему и разламываются под действием собственного веса.
До сих пор еще встречаются деревянные мосты с фермами, широко применявшиеся начиная с середины XIX в. Пролетные строения с фермами Гау-Журавского являются наиболее распространенной конструкцией деревянных мостов. Такой мост построен в 1967 г. на р. Моше в Архангельской области
- 67 -
10. Традиционный народный ряжевый мост с пятигранной формой опор в с. Нифонтовская, Арх. обл.
(рис. 16). Пролетными строениями с фермами с ездой по низу перекрыты русловые пролеты моста (расчетный пролет 31,5 м). Крайние пролеты перекрыты пролетными строениями простой балочной системы с двухъярусными прогонами. Длина моста 146 м. Русловые свайные опоры защищены отдельно стоящими шатровыми ледорезами.
Другой разновидностью являются мосты с подкосной системой. В Плесецком районе Архангельской области имеется деревянный путепровод (мост, предназначенный для пропуска одной дороги над другой), построенный в 1939 г. на автодороге Плесецк—Каргополь, который проходит над железной дорогой местного значения, образуя косое пересечение в 42°. Трехпролетный мост имеет рамные опоры на лежневом основании (рис. 17). Две средние опоры завершаются комбинированной подкосной системой, что дало возможность сделать средний пролет. Конструкция путепровода типична для мостовых сооружений XIX — начала XX в. и сейчас практически не встречается. Несмотря на то что мост находится в хорошем состоянии, ему грозит уничтожение.

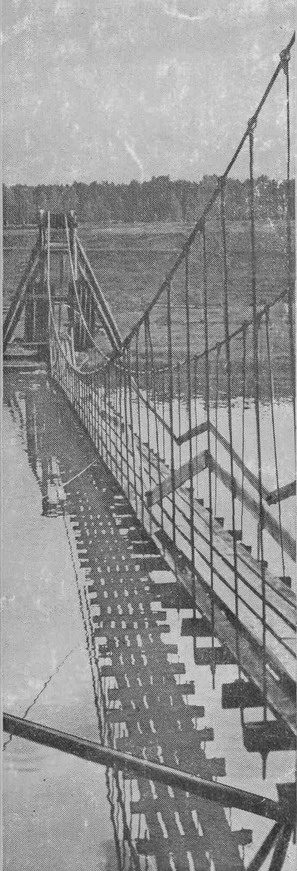

В настоящее время имеется еще один тип однопролетных мостов — висячие мосты, встречающиеся в Архангельской области. Мост в д. Папинская Коношского района (рис. 18) имеет следующее устройство: по обоим берегам реки поставлены два сруба с проходными воротами в верхнем уровне, по верху
- 68 -

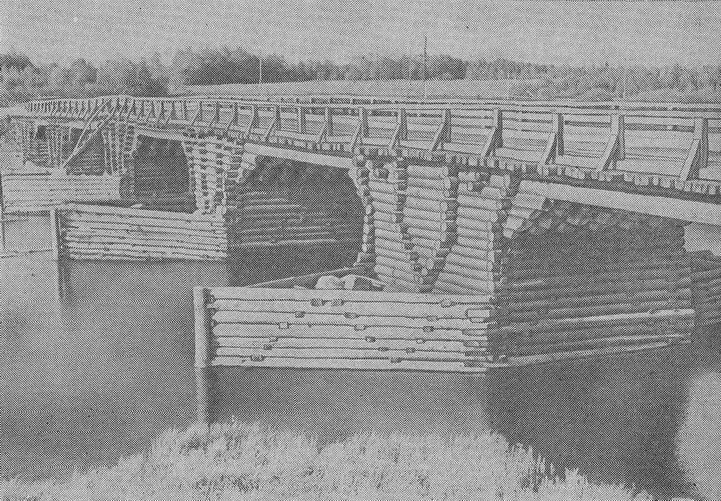

11. Пятипролетный ряжевой мост на р. Кене с формой ряжей (опор) в плане в виде лодки (Арх. обл.)
12. Ряжевой мост с треугольной формой на р. Кеме (Вологодская обл.) Сочетание народных традиций и инженерных приемов (Фото Севан О. Г.)
- 69 -

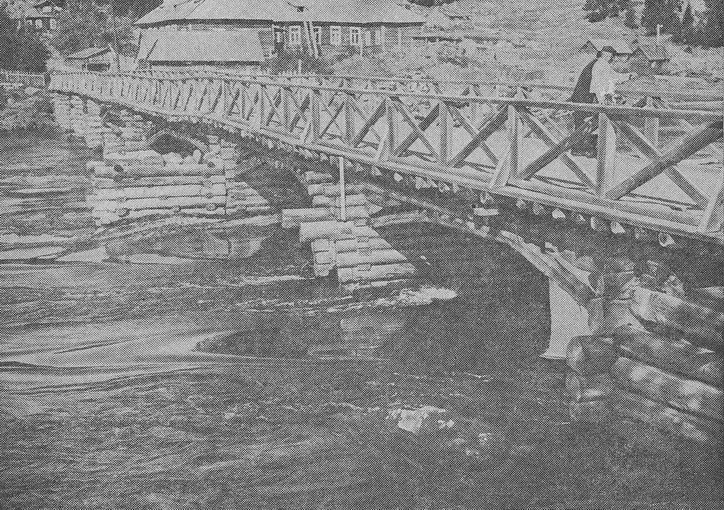

13. Многопролетный ряжевой мост с декоративным Х-образным обрамлением перил в с. Умба Мурманской обл. (Фото Ополовникова А. В.)

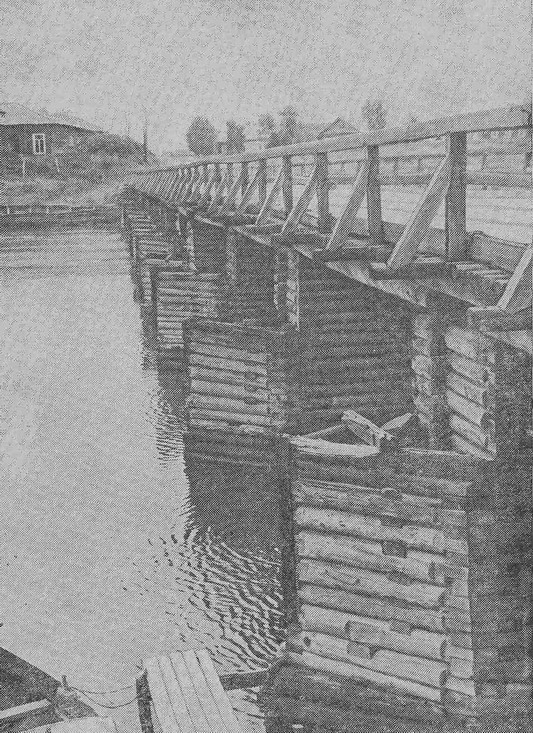

14. Консольно-балочный многопролетный ряжевой мост в г. Беломорске (Карельская АССР), с тесовым покрытием на выступах треугольной части ряжей
- 70 -
15. Свайный мост на р. Тартас Новосибирской обл.
16. Мост с фермами Гау-Журавского (1968 г.) на р. Моше (Арх. обл.)
- 71 -
17. Путепровод с подносной системой опор у д. Дениславье (Арх. обл.)

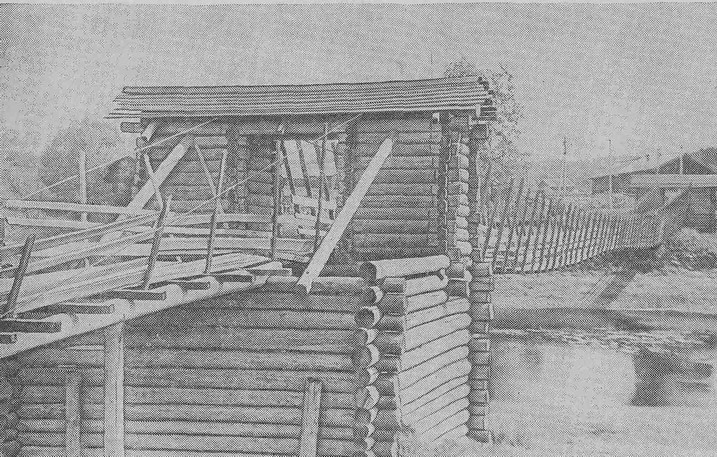

18. Висячий пешеходный мост с опорами-срубами в д. Папинская (Арх. обл.)
- 72 -
и низу проемов сруба натянуты металлические тросы, закрепленные в землю при помощи металлических костылей. По всей длине моста верхние и нижние тросы соединены между собой деревянными брусками (выполняющими роль подвесок), на нижних тросах уложен деревянный настил. По обеим сторонам срубов уложены дощатые сходы. На р. Емце в с. Емца Архангельской области висячий мост гидрометеослужбы построен в 1928 г. (см. 4-ю сторону обложки). Несложная конструкция создает красивый силуэт на фоне реки, придавая легкость всему сооружению. Висячие мосты, широко применявшиеся с середины XIX в., в настоящий момент встречаются редко.
Деревянные инженерные мосты были предшественниками сооружений из стали и бетона и в свое время сыграли определенную историческую роль. Казалось, что с развитием профессионального инженерного мостостроения, с введением различных новых конструктивных систем — подкосных, арочных, висячих и т. д. — они должны были окончательно заменить ряжевые, народные мосты, вытеснить их. Однако этого не произошло.
Народные деревянные мосты, имея многовековую историю, представляют собой примеры устойчивости архитектурной формы, которые точно отработаны многими поколениями строителей, плотников, народных зодчих.
В наш век технического прогресса повсеместная замена деревянных мостов на современные стальные и бетонные ведет к исчезновению в отдельных местах этого типа сооружений. В то же время на Севере СССР и в Сибири, где лес является основным строительным материалом, продолжают строить деревянные мосты, тем более что дерево является дешевым строительным материалом, допускающим быструю заготовку и обработку, позволяет осуществить постройку в наиболее короткие сроки. Деревянные мостовые сооружения, отражая древнюю культуру русского народа, осуществляют связь времен и поколений; они и сегодня имеют практическое значение и являются ценнейшим вкладом в культурное наследие нашей Родины.
Литература
1. Полное собрание русских летописей: Софийские летописи. СПб., 1853, т. VI.
2. Полное собрание русских летописей: Ипатьевская летопись. СПб., 1908. Т. II.
3. Киприянов В. А. Описание Московской губернии в строительном отношении. СПб.: Тип. Д. Косневиля, 1856.
4. Щусев П. В. Мосты и их архитектура. М., 1952.
5. Николаи Л. Ф. Краткие исторические данные о развитии мостового дела в России. СПб.: Тип. Ю. Н. Эрлих, 1898.
6. Павел Алепский. Путешествие Антиохийского патриарха Макария в Россию в половине XVII века. М., 1898. Вып. 4.
7. Надеждин Б. Мосты Москвы. М., 1979.
8. Ласковский Ф. Ф. Материалы для истории инженерного искусства в России. СПб., 1858. Ч. 1.
9. Новгородская первая летопись старшего и младшего изводов М.; Л., 1950.
10. Пунин А. Л. Повесть о ленинградских мостах. Л., 1971.
11. Забелла С. Каргопольская экспедиция. — В кн.: Архитектурное наследство. М., 1955, № 5.
- 73 -
