Приложения

[планы соборов]

На плане нижнего этажа Успенского собора и планах Троицкого собора незатемненными остались утраченные части зданий, которые будут восстановлены при реставрации.

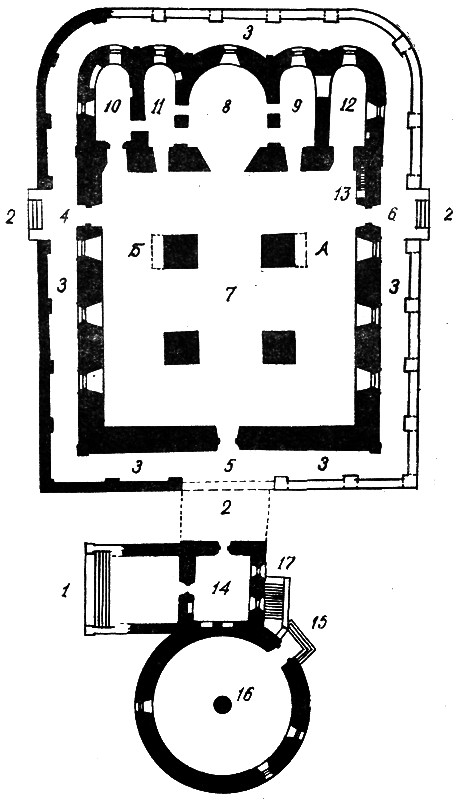

План нижнего этажа Успенского собора

1. Вход на лобное место и верхнюю галерею собора

2. Входы под галерею и в нижний храм.

3. Нижняя галерея.

4. Северный портал.

5. Западный портал.

6. Южный портал.

7. Владимирский храм.

8. Главный алтарь.

9. Библиотека периодических изданий.

10. Придел Афанасия и Кирилла.

11. Жертвенник.

12. Придел Платона и Петра Афонского. В 1864 г. переименовав в честь Кирилла и Мефодия.

13. Лестница в Успенский храм.

14. Сторожка.

15. Вход в помещение под лобным местом.

16. Помещение под лобным местом.

17. Вход в подвал, расположенный под лобным местом.

А. Захоронение грузинского царя Вахтанга VI.

Б. Захоронение грузинского царя Теймураза II.

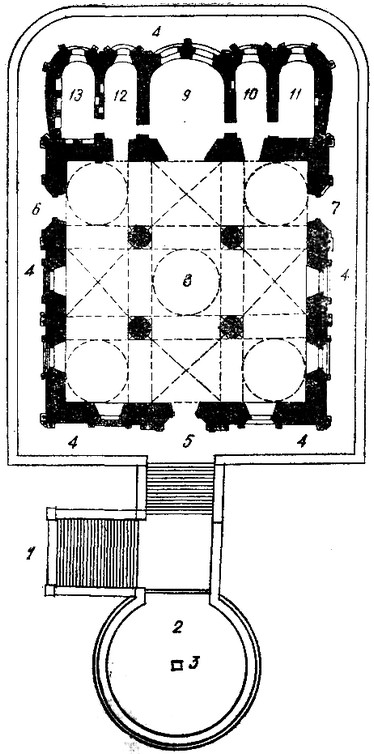

План верхнего этажа Успенского собора

1. Вход на лобное место и верхнюю галерею собора.

2. Лобное место.

3. Солнечные часы (были поставлены в 1828 г., в настоящее время не существуют).

4. Галерея (гульбище).

5. Западный портал.

6. Северный портал.

7. Южный портал.

8. Успенский храм.

9. Главный алтарь.

10. Кладовая,

11. Архиерейская ризница.

12. Жертвенник.

13. Соборная ризница. Над ризницей библиотека, из которой внутри восточной стены сделана лестница на чердак собора.

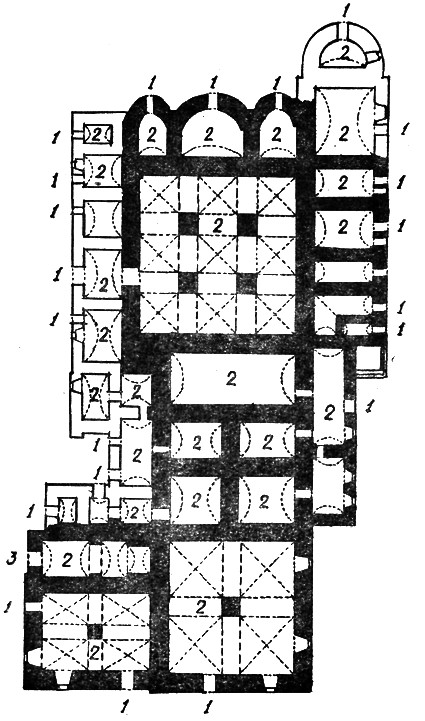

План нижнего этажа (подклета) Троицкого собора

1. Входы в кладовые палатки.

2. Кладовые палатки, где хранились городская денежная казна и различные продовольственные запасы.

3. Вход в погреб.

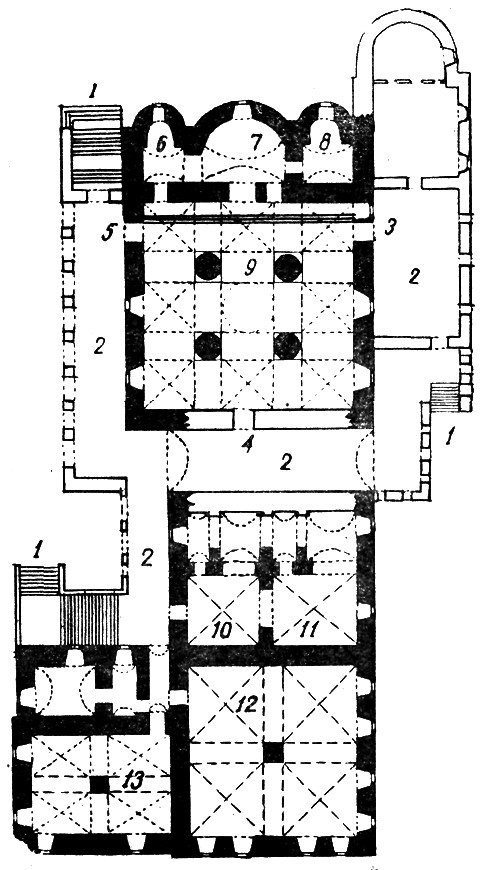

План верхнего этажа Троицкого собора.

1. Вход на галерею.

2. Галерея.

3. Южный портал.

4. Западный портал.

5. Северный портал.

6. Жертвенник.

7. Главный алтарь.

8. Диаконник.

9. Троицкая церковь.

10. Сретенская церковь.

11. Введенская церковь.

12. Большая трапезная палата.

13. Малая трапезная палата.

Краткий словарь архитектурно-исторических терминов

Амбразура — отверстие для стрельбы в крепостных стенах, башнях и других оборонительных сооружениях.

Ансамбль — группа зданий, объединенных единым художественным замыслом.

Апсида — алтарный выступ в восточной части храма, полукруглый или граненый в плане, имеющий сводчатое покрытие.

Балясина — фигурный столбик, являющийся частью ограждений, террас и т. и.

Барабан — венчающая часть церковного здания цилиндрической или многогранной формы, покрытая куполом.

Бойница — отверстие для стрельбы в крепостной стене или башне. Бойница навесного боя, или варница предназначалась как для стрельбы из ручного огнестрельного оружия, так и для обливания противника горячей смолой (варом), кипятком.

Валик — полукруглый профиль пояска, тяги или карниза.

Гульбище — галерея, открытая терраса, площадка, охватывающая здание с нескольких сторон.

Интерьер — внутреннее пространство здания, создающееся архитектурными формами, росписью, декоративной отделкой и т. д.

Карниз — выступающий горизонтальный пояс, архитектурно оформляющий фасад.

Контрфорс — подпора для поддержки здания, стены, имеющая вид выступа с наклонной или уступчатой внешней гранью. Примыкает к стене с ее наружной стороны или соединяется с ней аркой.

Коринфский ордер — один из основных архитектурных ордеров, имеющий высокую колонну с базой и пышной венчающей частью (капителью).

Кремль — центральная укрепленная часть древних русских городов, обнесенная стенами с башнями. Комплекс оборонных, административных и общественных сооружений.

Лобное место — возвышение, с которого в старину объявлялись царские указы, приговоры.

- 36 -

Лопатка — плоский вертикальный выступ в стене небольшой ширины без базы и капители (завершения), имеющий декоративное значение.

Парапет — невысокая стенка, ограждающая галерею, балкон, мост, набережную, кровлю здания.

Периметр — сумма длины всех сторон. Здесь — сумма длины всех стен и башен кремля.

Печура — ниша с внутренней стороны крепостной стены или башни.

Пищаль — старинная пушка или тяжелое ружье.

Подклет — нижний, обычно сводчатый, этаж каменных зданий.

Портал — декоративно оформленный дверной проем, вход в здание.

Посад — предместье, пригород, поселение, расположенное вне городского укрепления.

Поясок — горизонтальная, немного выступающая полоска на фасаде здания различного рисунка.

Притвор — предхрамье, входная пристройка к церковному зданию.

Прясло — часть изгороди, забора от столба до столба, часть стены от башни до башни.

Стрельница — бойница, амбразура, стрельное окно.

Трапезная — общая столовая в монастыре с церковью и подсобными помещениями; пристройка с западной стороны церкви.

Фасад — внешняя сторона здания, сооружения.

Шатер — покрытие в виде высокой четырехгранной или многогранной пирамиды.

Ширинка — прямоугольная выемка в стене, окаймленная декоративной рамкой, в которой иногда помещались изразцы, кирпичные или белокаменные резные украшения.

Ярус — горизонтальное членение, обычно соответствующее этажу здания.

- 37 -
